מעקה זכוכית ללא מסגרת: מה שמחזיק את הלוח במקום

זכוכית שקופה שמפרידה בין מרפסת לתהום, בלי שום פרופיל מסביבה, יוצרת תחושה שהיא מרחפת באוויר מעצמה. בפועל אין כאן שום קסם: מאחורי המראה הנקי של מעקה זכוכית ללא מסגרת עומדת שיטת עיגון הנדסית מדויקת, שקובעת אם הלוח יישאר יציב לעשרות שנים או ידרוש טיפול חוזר. מי שמתכנן מעקה כזה צריך להבין קודם כול איך הזכוכית מוחזקת בפועל, לא רק איך היא נראית.

מעקה ללא מסגרת: ההבדל מתחיל בשאלה מה מחזיק את הזכוכית

הביטוי "ללא מסגרת" מתייחס להיעדר פרופיל סוגר סביב הלוח: אין מסגרת עליונה, אין פרופילי צד, ואין מאחז יד רציף שמלווה את כל אורך הזכוכית. קצה הלוח נשאר חשוף לעין, והעומס כולו עובר דרך נקודת תמיכה אחת בלבד, בדרך כלל החלק התחתון. זה שונה מהותית ממעקה עם מסגרת מלאה, שבו הפרופיל תומך בזכוכית משני צדדיה או מכל צדדיה ומפזר את העומס על פני יותר שטח מגע.

כשכל העומס מרוכז באזור אחד, כל רכיב בשרשרת, מהזכוכית עצמה ועד לחיבור בתשתית, צריך להיות מתוכנן בדיוק רב יותר מאשר במעקה עם מסגרת תומכת. זו הסיבה שמעקה ללא מסגרת נחשב פתרון שדורש תכנון הנדסי צמוד, ולא רק החלטה אסתטית.

תושבות נקודתיות מול תעלת בסיס: שתי התנהגויות מבניות שונות

קיימות שתי שיטות עיקריות להחזיק זכוכית בלי מסגרת מקיפה. בשיטת התושבות הנקודתיות הלוח נתפס באמצעות מספר מהדקי נירוסטה מרוחקים לאורך הקצה התחתון, כל אחד נושא חלק מהעומס בנקודה מוגדרת. היתרון המעשי: כל מהדק נגיש לבדיקה ולהידוק בנפרד, ואם לוח בודד נסדק, אפשר לרוב לשלוף רק אותו בלי לפרק את כל הפריסה. החיסרון: ככל שיש יותר תושבות גלויות, כך נוכחותן העיצובית גדלה, מה שמחייב תכנון מרווחים מדויק בין נקודה לנקודה בהתאם לעומס הצפוי באתר הספציפי.

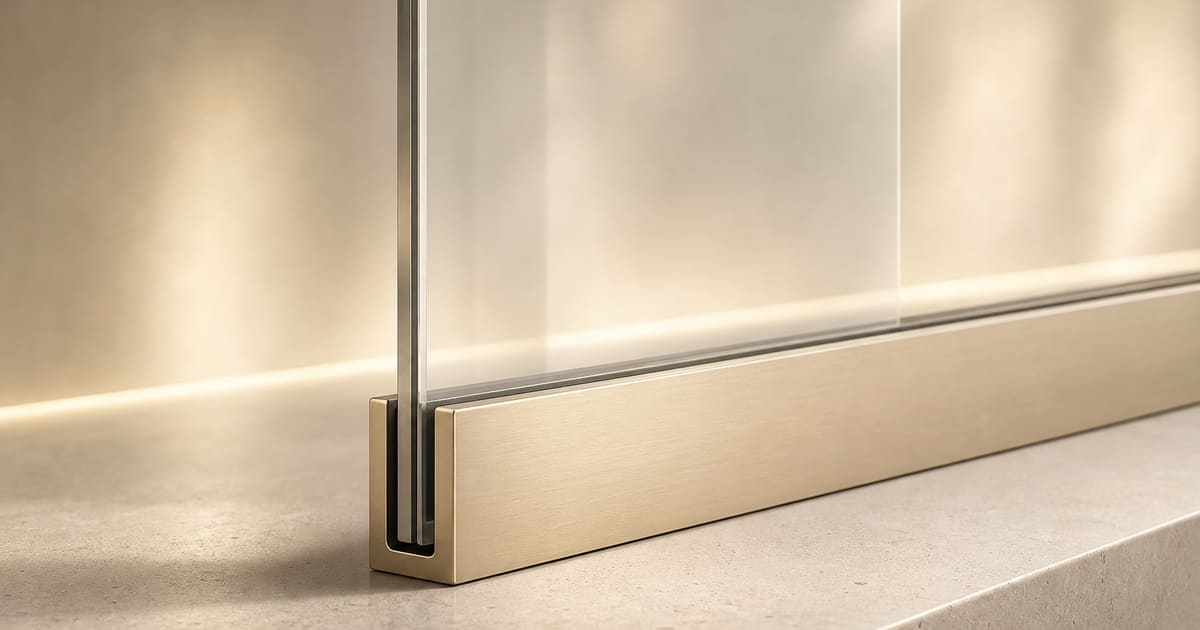

בשיטת תעלת הבסיס הלוח נכנס לתוך ערוץ רציף שתופס את כל קצה הזכוכית לאורכו, בדרך כלל שקוע ברצפה או צמוד אליה. היתרון: פיזור עומס אחיד לאורך כל הקצה, בלי נקודות ריכוז מקומיות, מה שהופך את השיטה למתאימה גם לפריסות מעוגלות או מפותלות. החיסרון: תעלה שקועה בריצוף דורשת תיאום מדויק בשלב היציקה או הריצוף, ואי אפשר לתקן אותה בקלות אחרי שהגמר הסופי כבר הונח. ההחלטה בין שתי השיטות נגזרת מצורת הפריסה, מגובה הזכוכית הנדרש ומהתשתית הקיימת באתר, ולא מטעם עיצובי בלבד.

איזו זכוכית מתאימה כשאין מסגרת שמגינה על הקצוות

כשאין פרופיל שמחזיק את הקצוות העליונים והצדדיים, הזכוכית עצמה צריכה לשאת את מלוא העומס בלי גיבוי חיצוני. מסיבה זו, מעקה ללא מסגרת כמעט תמיד מבוסס על זכוכית בטיחות רבודה, מספר שכבות זכוכית מודבקות עם שכבת ביניים ביניהן, כך שגם אם לוח נסדק, השברים נשארים צמודים ולא מתפזרים. זה שונה ממעקה עם מסגרת, שבה לעיתים אפשר להסתפק בזכוכית מחוסמת רגילה בלבד, כי המסגרת עצמה מגבילה את תנועת הלוח גם אחרי סדק.

גימור הקצוות הופך לקריטי יותר גם מבחינה בטיחותית וגם מבחינה אסתטית, כי הקצה נשאר חשוף וגלוי לחלוטין, אין מסגרת שמסתירה פגם בליטוש. השילוב המדויק בין עובי הזכוכית, מספר השכבות וסוג הזיגוג משתנה לפי גובה המעקה, חשיפה לרוח ומיקום הפרויקט, ולכן הוא צריך להיקבע מול מהנדס קונסטרוקציה או אדריכל מטעם הפרויקט, בהתאם לדרישות התקן הישראלי הרלוונטי למעקות זכוכית (ת"י 1142) ולתקנים הנלווים לו.

עיגון לתשתית: מה משתנה כשכל העומס עובר דרך הבסיס בלבד

מכיוון שאין תמיכה צדדית, איכות העיגון לתשתית קובעת את עמידות המעקה כולו. תעלת בסיס או תושבות שמתחברות לבטון דורשות בדיקה שהבטון עצמו מספיק עבה ומסוגל לשאת את העומס המועבר אליו, זו לא הנחה שאפשר לקחת כמובנת מאליה, במיוחד במרפסות קיימות בשיפוץ שבהן אין תמיד תיעוד מדויק של מבנה הרצפה. במבנים עם דקים מעץ או עם מבנה מתכתי, נדרש לרוב חיזוק מקומי מתחת לנקודת העיגון, כדי שהעומס לא ירד ישירות על שכבת גמר בלבד.

כשמדובר בתעלת בסיס חיצונית, יש לחשוב מראש גם על ניקוז: מים שמצטברים בתוך התעלה בלי מוצא עלולים לגרום לכתמים, ולזרז בלאי של האטימה לאורך זמן. בפרויקטים הקרובים לים או לבריכה, סוג הנירוסטה של האביזרים עצמם משפיע על קצב הקורוזיה האפשרי, ומצריך התאמה מתאימה לתנאי הסביבה.

מתי מעקה ללא מסגרת הוא הבחירה הנכונה, ומתי שווה לבדוק חלופה

מעקה ללא מסגרת מתאים במיוחד כשהמטרה היא לשמור על קו ראייה פתוח לחלוטין, מרפסת עם נוף פתוח, סביבת בריכה, או חזית אדריכלית מינימליסטית שבה כל פרופיל נראה כהפרעה בקו העיצובי. ככל שהפריסה ארוכה וישרה, היתרון של השיטה בולט יותר, כי אפשר לשמור על רצף שקוף כמעט בלי שום רכיב שתופס תשומת לב.

לעומת זאת, בפריסות קצרות ומפוצלות מאוד, עם הרבה פינות ושינויי כיוון, ריבוי נקודות עיגון או חיתוכי תעלה עלול לפגוע בדיוק באפקט שהלקוח רצה להשיג מלכתחילה. במקרים כאלה, לפני שמחליטים סופית, שווה לבחון את הפריסה בשטח ולשאול אם המטרה, מראה נקי ושקיפות מרבית, אכן מתממשת טוב יותר בלי מסגרת, או שפתרון עם פרופיל דק עדיין משיג תוצאה דומה בפחות מורכבות התקנה.

• פריסה ארוכה וישרה עם נוף רציף: היתרון של השיטה בולט מאוד
• סביבת בריכה או מרפסת חשופה לרוח: דורשת בדיקת עומסים פרטנית מול מהנדס
• פרויקט עם הרבה פינות ושינויי כיוון: לבדוק אם ריבוי נקודות עיגון פוגע באפקט הרצוי
• שיפוץ במבנה קיים: לבדוק תחילה את יכולת הנשיאה של התשתית הקיימת

תחזוקה ממוקדת: קצוות חשופים ומחברים גלויים

תחזוקת מעקה ללא מסגרת שונה מתחזוקת מעקה עם מסגרת בנקודה מרכזית אחת: מה שבודקים הוא לא רק ניקיון הזכוכית, אלא מצב הקצה עצמו. שבב קטן בקצה התחתון או בקצה הצדדי הוא עניין רציני הרבה יותר במעקה ללא מסגרת, כי אין פרופיל שמגן על הקצה או מפזר את המאמץ ממנו הלאה. בדיקה חזותית תקופתית של הקצוות, במיוחד לאחר פגיעה מקרית או ניקיון בכלים לא מתאימים, שומרת על תקינות המעקה לאורך זמן.

מעבר לזכוכית עצמה, המחברים הגלויים, בין אם תושבות נקודתיות או אטימת תעלת הבסיס, זקוקים לבדיקה תקופתית של הידוק. תנודות טמפרטורה, רוח מתמשכת וטלטול יומיומי יכולים לשחרר מעט את ההברגה לאורך שנים, גם כשהמעקה תוכנן נכון מלכתחילה. אטימה בתעלת בסיס חיצונית כדאי לחדש מעת לעת, לפני שמים מתחילים לחדור ולפגוע בשכבת ההתקנה שמתחת.

פרויקטים בקנה מידה גדול: מוסדות, מלונות ומבני ציבור

במבני ציבור, מלונות ובתי הארחה, מעקה זכוכית ללא מסגרת מותקן לרוב באורכים גדולים ובכמה אגפים במקביל, ולכן אחידות האביזרים הופכת לשיקול מרכזי לא פחות מהעיצוב עצמו. כשתושבות או תעלות מגיעות ממקורות שונים לאורך פרויקט אחד, הבדלים קטנים בגימור או במידה בולטים מיד לעין בפריסה ארוכה ורציפה. מעקות Railing מייצרת ומתקינה מעקות ללא מסגרת ומעקות זכוכית נוספים לפי תכנון אדריכלי, עם אביזרים המובאים ממקור קבוע, כך שבפרויקט שמתפרס על פני כמה חזיתות או קומות שומרים על אותו גימור בדיוק לאורך כל המבנה.

גופים כמו בתי כנסת ומקוואות דורשים לעיתים התאמות ייחודיות של פריסה, ולכן ייצור לפי מידה בלבד, בלי הסתמכות על פתרון מדף אחיד, מאפשר להתאים את שיטת העיגון בדיוק לצורת המבנה הספציפי.

צ'קליסט לפני הזמנת מעקה זכוכית ללא מסגרת

לפני שמסכמים הזמנה, כדאי לעבור על כמה נקודות שמונעות הפתעות בהמשך הדרך, במיוחד כשמדובר במעקה שהתיקון בו אחרי ההתקנה מורכב יותר מאשר במעקה עם מסגרת רגילה.

• לוודא שגובה המעקה, המרווחים המקסימליים ועומסי הרוח נבדקו מול מהנדס או אדריכל הפרויקט בהתאם לתקן העדכני
• לאשר שהזכוכית היא זכוכית בטיחות רבודה, ולא זכוכית מחוסמת בלבד ללא שכבת ביניים
• לבחור שיטת עיגון (תושבות נקודתיות או תעלת בסיס) בהתאם לצורת הפריסה: ישרה, מעוגלת או מפוצלת
• לבדוק את יכולת הנשיאה של התשתית הקיימת, במיוחד בשיפוץ מרפסת קיימת
• לוודא פתרון ניקוז בתעלת בסיס חיצונית, כדי שמים לא יצטברו לאורך זמן
• לברר מהו מקור האביזרים ומה דרגת הנירוסטה שלהם, בהתאם למיקום הפרויקט

מעקה זכוכית ללא מסגרת הוא פתרון מדויק יותר מרוב הפתרונות האחרים בתחום, כי כל טעות קטנה בשיטת העיגון או בבחירת הזכוכית מתבטאת ישירות במראה הסופי ובבטיחות השימוש. תכנון נכון בשלב המוקדם, לצד ייצור מדויק והתקנה מקצועית, הוא מה שמבדיל בין מעקה שנראה כאילו הזכוכית צומחת מהרצפה לבין מעקה שדורש התעסקות חוזרת כעבור זמן קצר.
